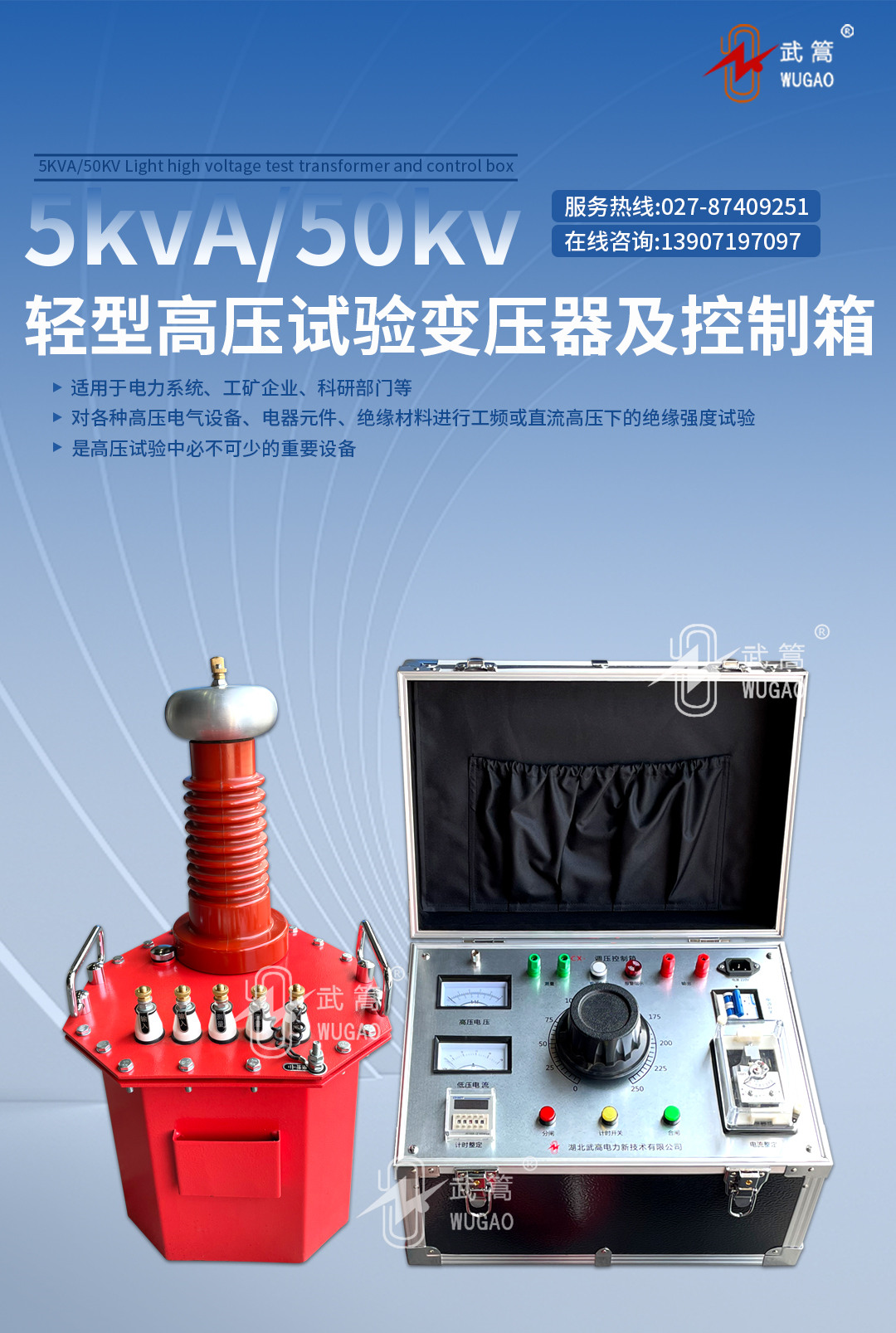

YD-J-50KV輕型油浸試驗變壓器及控制箱





產品用途

本產品測試各種高壓電器設備的絕緣性能。

產品特點

采用充油絕緣，交直流兩用，手動控制箱，輕巧耐用。

高穩定

多臺串級，電壓疊加得到更高電壓輸出。

產品規格

電壓：AC:50KV DC:70KV

客戶服務熱線

027-87409251

客戶服務熱線

13871255353

QQ:1301955770

QQ:1931151360

產品介紹
配置參數
產品詳情

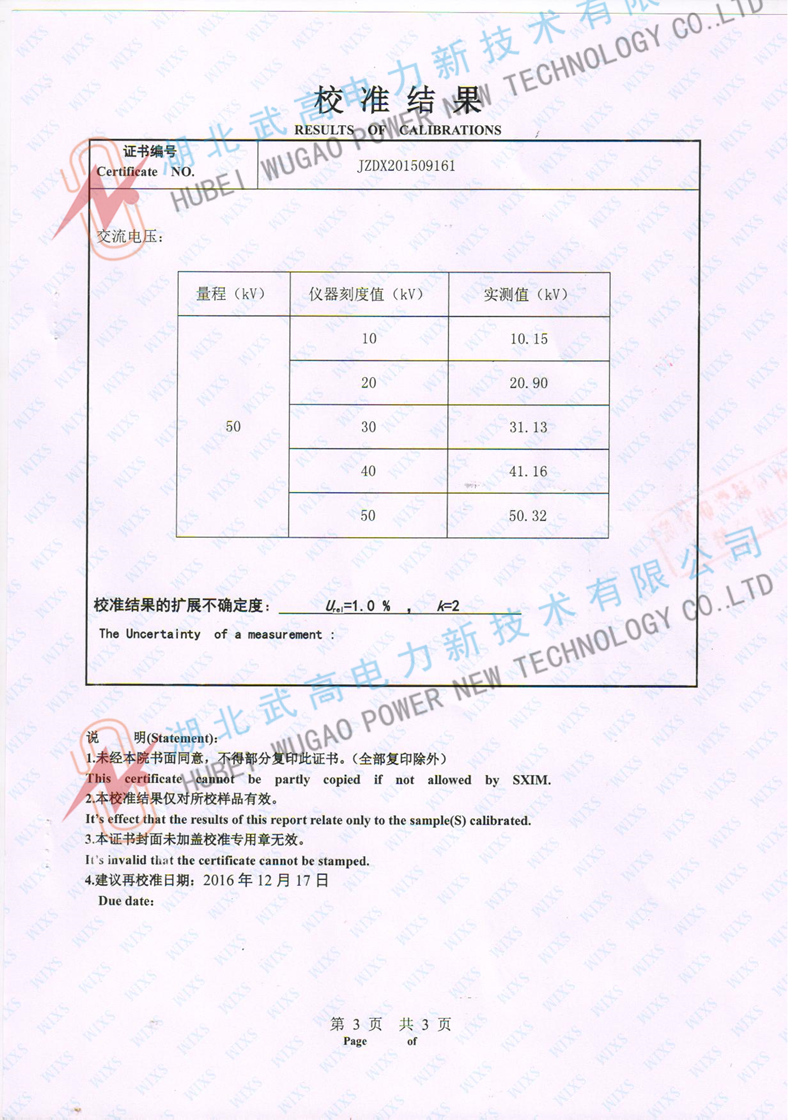

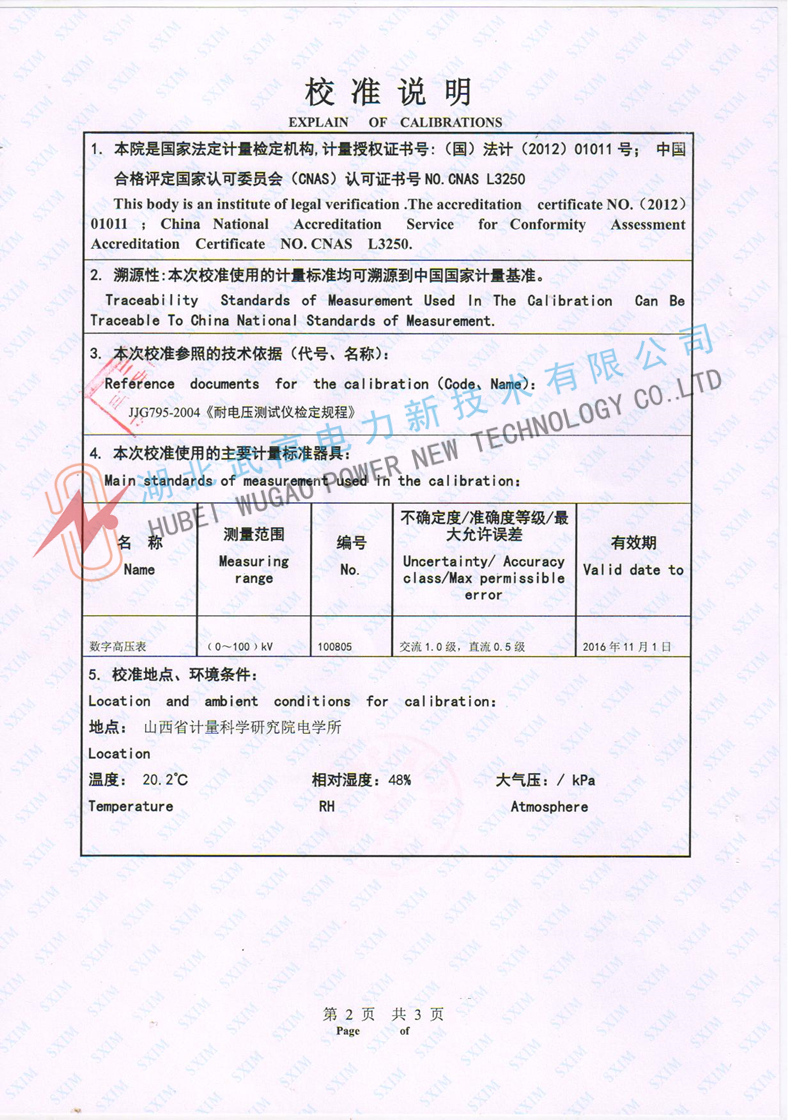

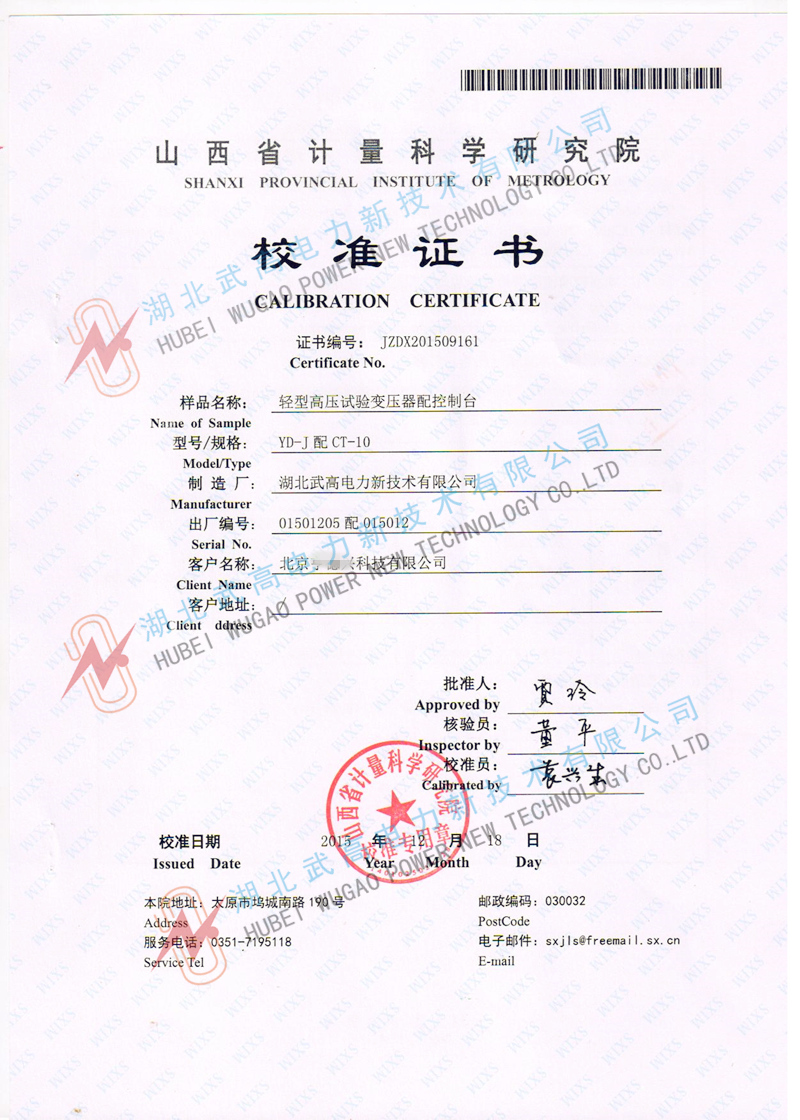

質檢證書
操作視頻
使用說明
技術方案
故障處理

概述 overview

YD系列輕型交流高壓試驗高壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的YDJ系列輕型交直流高壓試驗變壓器是在YD系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

產品別稱 Other name

高壓試驗變壓器及控制箱（臺）、工頻試驗變壓器、試驗變壓器、工頻耐壓儀、工頻耐壓機、工頻耐壓試驗裝置等等。

成套設備 complete sets of equipment

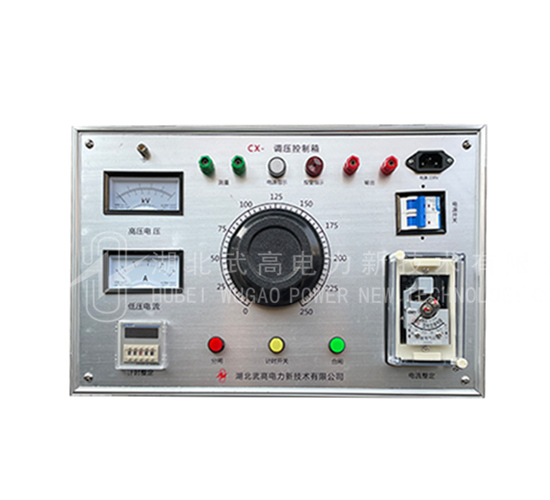

高壓試驗變壓器及控制箱（臺）各1臺，成套配套使用，控制箱用于調壓控制。

本系列產品中有200V的串級抽頭，可二臺或三臺串級成交流100KV、150KV、200KV、300KV直流140KV、210KV、280KV、420KV的高電壓。并可根據用戶需要在高壓繞組中抽出5 – 15KV的中壓抽頭，供高壓電機作交流耐壓試驗。

并可定制特殊規格的試驗變壓器。來電咨詢：027-87409251 13907197097

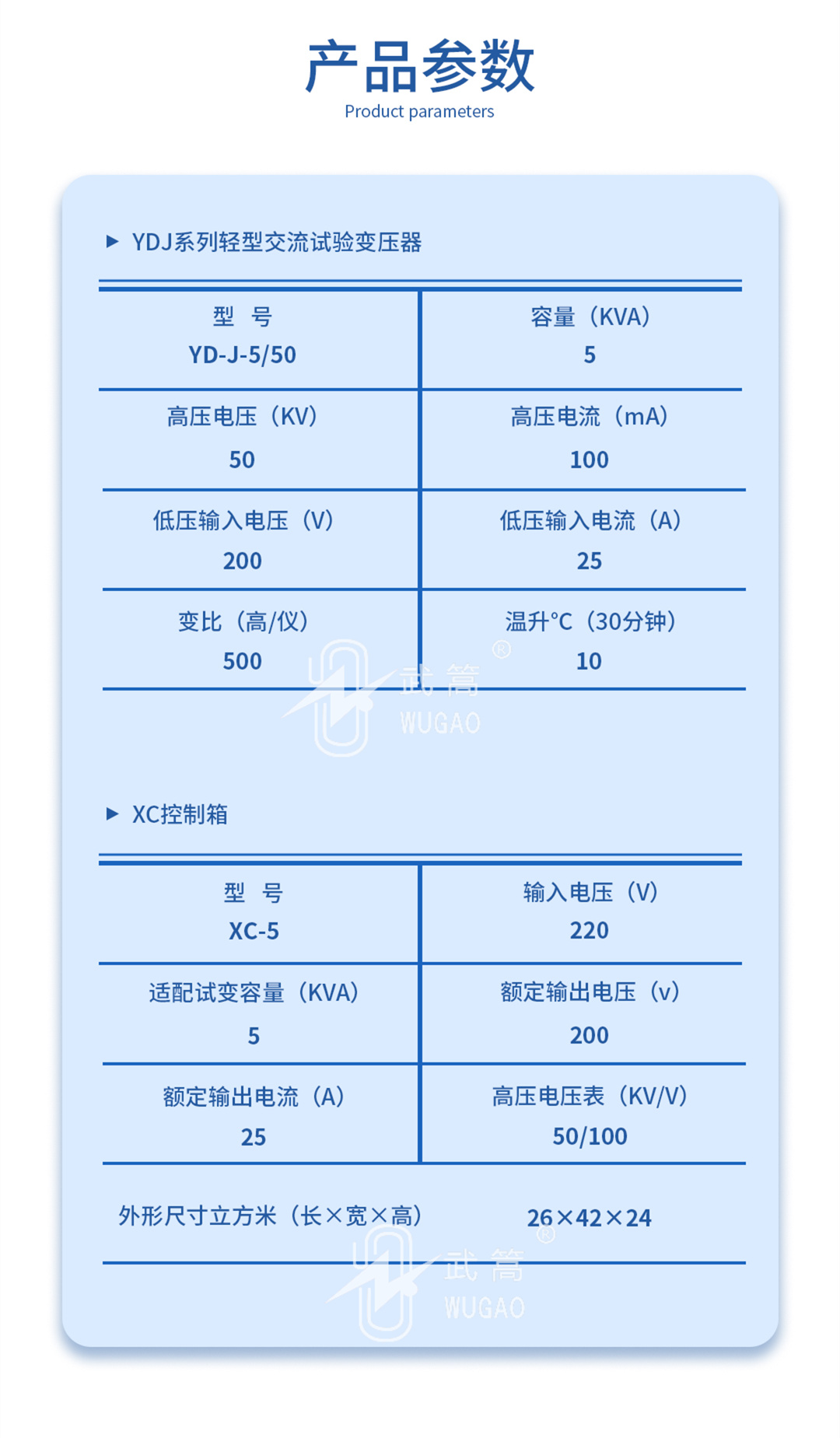

試驗變壓器主要技術參數表 Table of Main Technical Parameters of Test Transformer

————以下以交直流試驗變壓器為參考，AC為交流，DC為直流，紅色文字為當前設備交流參數。

YD系列輕型交直流試驗變壓器

型號	容量	高壓電壓（KV）		高壓電流（mA）		低壓輸入		變比	溫升℃
型號	(KVA)	AC	DC	AC	DC	電壓(V）	電流（A）	高/儀	30分鐘
YD-1.5/50	1.5	50	70	30	15	200	7.5	500	10
YD-3/50	3	50	70	60	15	200	15	500	10
YD-5/50	5	50	70	100	15	200	25	500	10
YD-10/50	10	50	70	200	50	200	50	500	10
YD-20/50	20	50	70	400	100	380	53	500	10
YD-30/50	30	50	70	600	100	380	79	500	10
YD-40/50	40	50	70	800	105	380	105	500	10
YD-50/50	50	50	70	1000	100	380	132	500	10
YD-10/100	10	100	140	100	50	200	50	1000	10
YD-20/100	20	100	140	200	100	380	53	1000	10
YD-30/100	30	100	140	300	100	380	79	1000	10
YD-40/100	40	100	140	400	100	380	105	1000	10
YD-50/100	50	100	140	500	100	380	132	1000	10
YD-20/150	20	150	210	133	100	380	53	1000	10
YD-30/150	30	150	210	200	100	380	79	1000	10
YD-40/150	40	150	210	267	100	380	105	1000	10
YD-50/150	50	150	210	333	100	380	132	1000	10
YD-100/150	100	150	210	667	150	380	263	1000	10
