產品中心

您當前的位置：首頁 - 產品中心 - 耐壓試驗設備

YD-100KV油浸式高壓試驗變壓器及控制臺





產品概述

本產品采用充油絕緣，交直流兩用，輸出單相電壓高。

產品結構

變壓器的外殼八角形結構，控制臺指針表頭，經濟簡單。

高穩定

產品填充25#變壓器絕緣油。

產品參數

AC交流 :100KV DC直流 :140KV 容量：20KVA

客戶服務熱線

027-87409251

客戶服務熱線

13871255353

QQ:1301955770

QQ:1931151360

產品介紹
配置參數
產品詳情

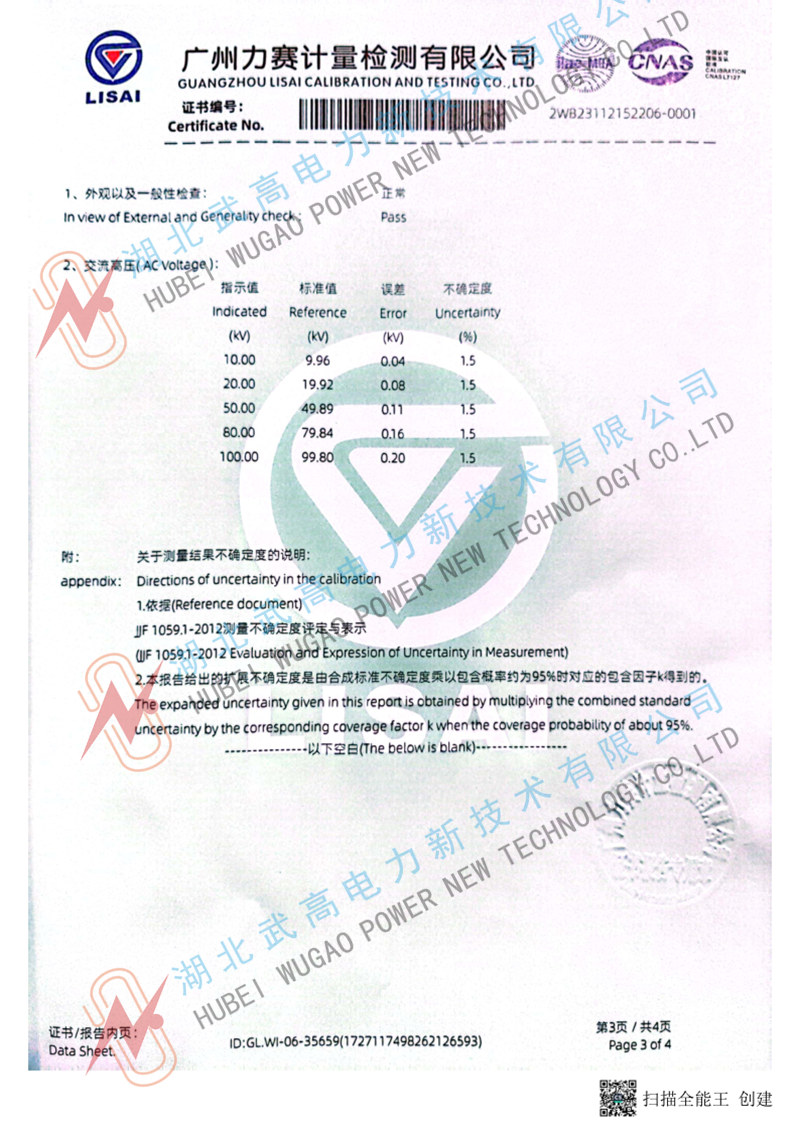

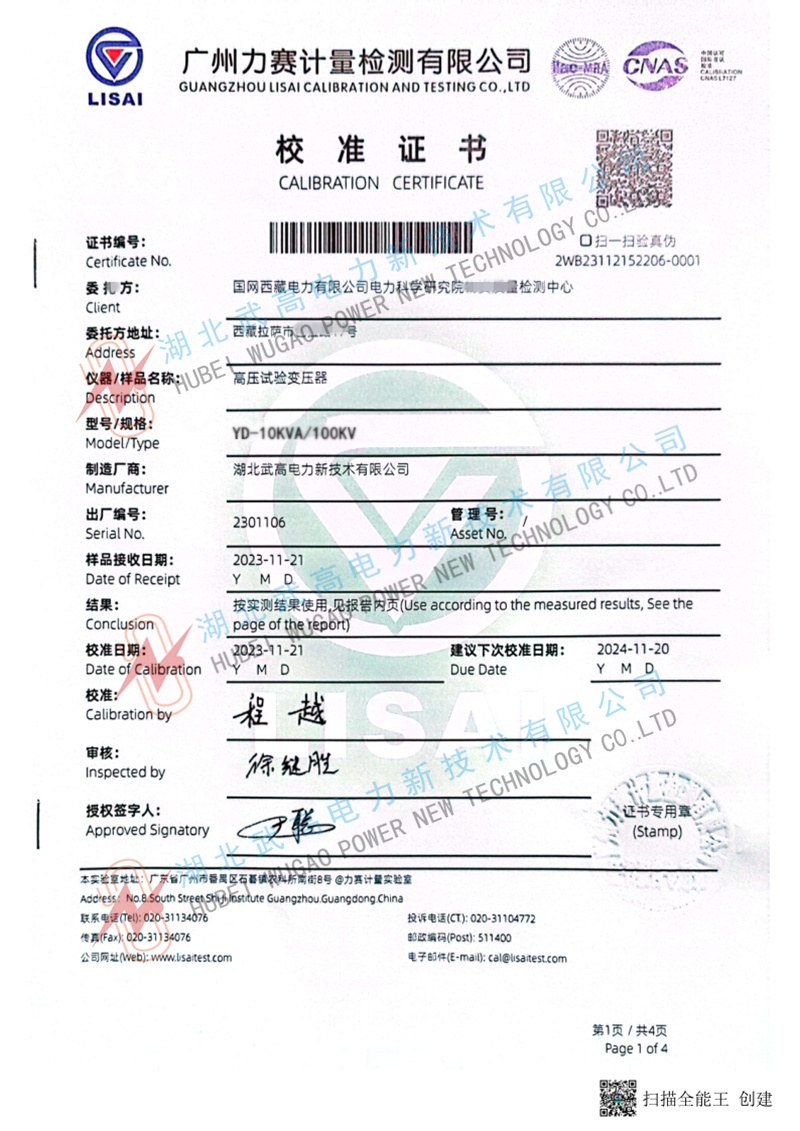

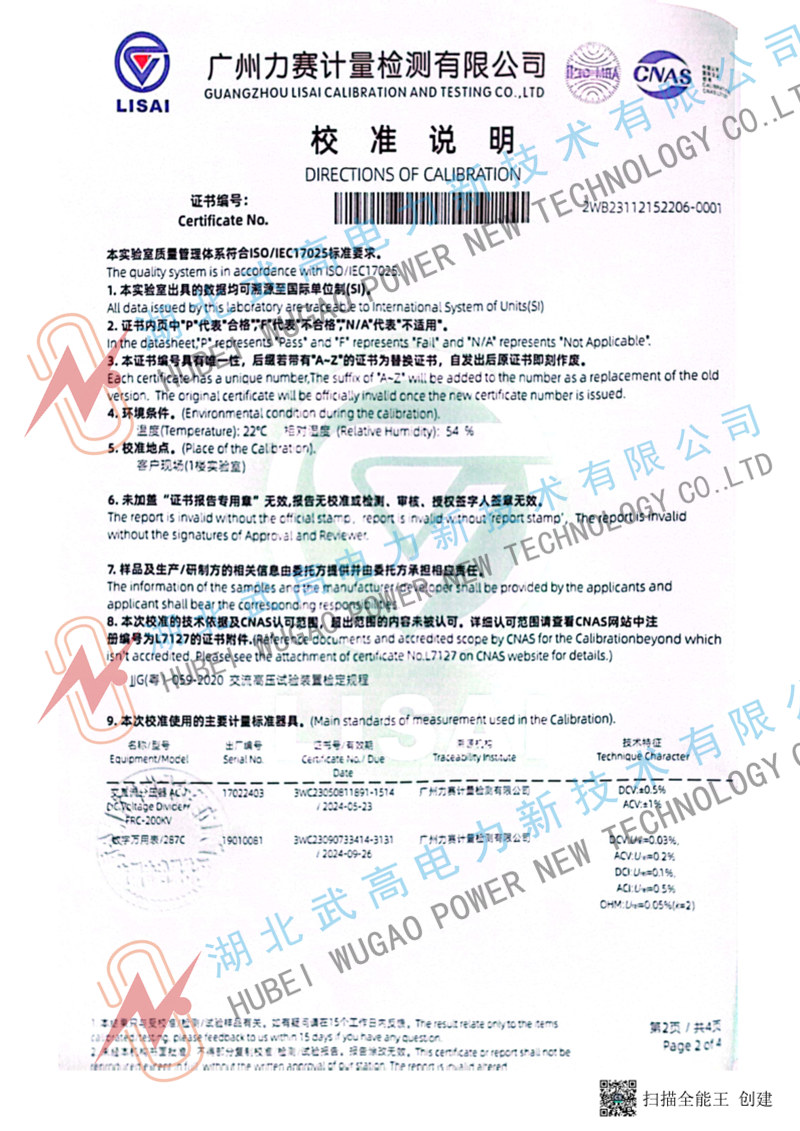

質檢證書
操作視頻
使用說明
技術方案
故障處理

概述 overview

YD系列輕型高壓試驗高壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的YDJ系列輕型交直流高壓試驗變壓器，是在YD系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。本系列產品具有結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。本產品采用充油絕緣，交直流兩用，輸出單相電壓高，輕巧耐用。

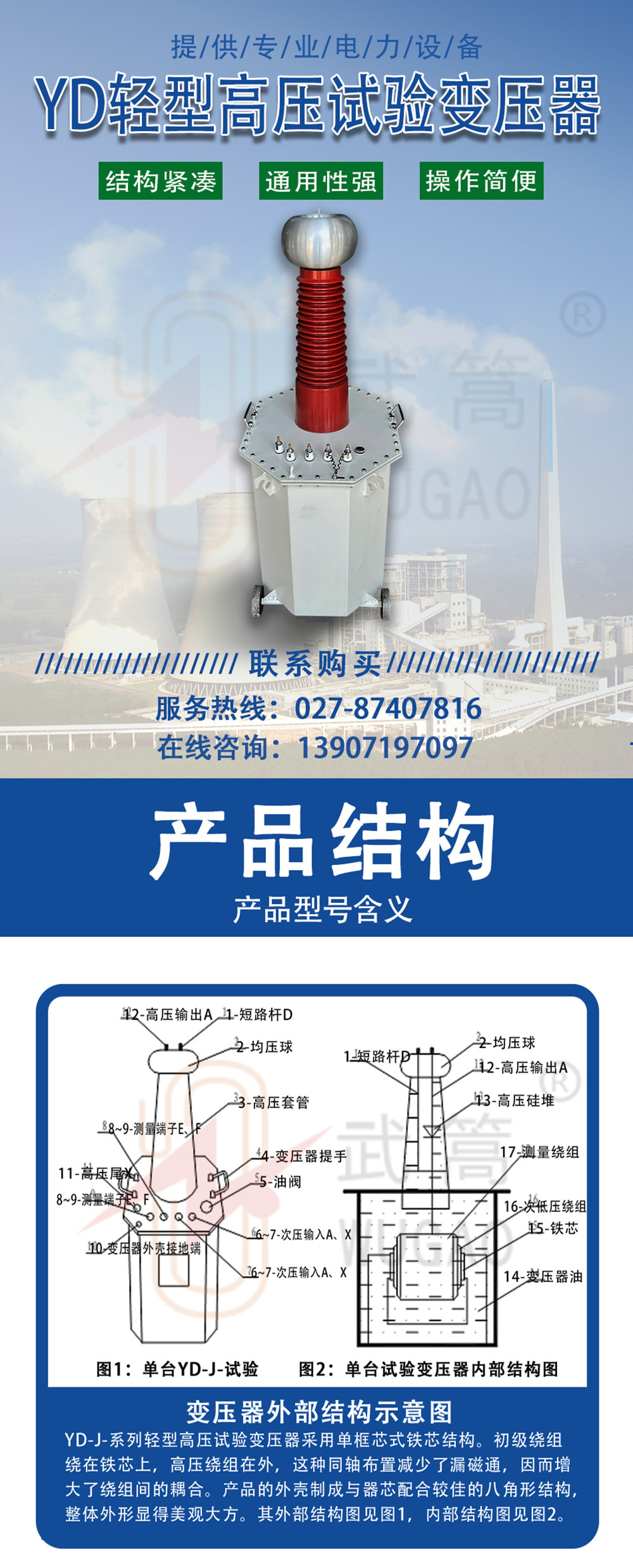

YD系列輕型高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。

系列操作臺用于0.5～100KVA試驗變壓器的調壓控制。其工作原理是：通過調整自耦調壓器輸出電壓，實現試驗變壓器額定壓器額定電壓范圍內的工作電壓調節。同時，操作箱（臺）內裝有高壓輸出電壓表，低壓輸入電流表、電子過流保護電路（操作臺為機械式過流保護）、計時以及計時和過流聲光報警裝置。可以方便地讀取試驗電壓值，并能可靠地保護設備。其原理簡單、結構緊湊、工作可靠，是進行耐壓試驗的理想設備。

成套設備 complete sets of equipment

含高壓試驗變壓器1臺；操作臺1臺；配套使用。

產品參數 Product parameters

YD-系列輕型交直流試驗變壓器--以下表格紅色文字為本產品參數。

型號	容量	高壓電壓（KV）		高壓電流（mA）		低壓輸入		變比	溫升℃
型號	(KVA)	AC	DC	AC	DC	電壓(V）	電流（A）	高/儀	30分鐘
YD--1.5/50	1.5	50	70	30	15	200	7.5	500	10
YD-3/50	3	50	70	60	15	200	15	500	10
YD-5/50	5	50	70	100	15	200	25	500	10
YD-10/50	10	50	70	200	50	200	50	500	10
YD-20/50	20	50	70	400	100	380	53	500	10
YD-30/50	30	50	70	600	100	380	79	500	10
YD-40/50	40	50	70	800	105	380	105	500	10
YD-50/50	50	50	70	1000	100	380	132	500	10
YD-10/100	10	100	140	100	50	200	50	1000	10
YD-20/100	20	100	140	200	100	380	53	1000	10
YD-30/100	30	100	140	300	100	380	79	1000	10
YD-40/100	40	100	140	400	100	380	105	1000	10
YD-50/100	50	100	140	500	100	380	132	1000	10
YD-20/150	20	150	210	133	100	380	53	1000	10
YD-30/150	30	150	210	200	100	380	79	1000	10
YD-40/150	40	150	210	267	100	380	105	1000	10
YD-50/150	50	150	210	333	100	380	132	1000	10
YD-100/150	100	150	210	667	150	380	263	1000	10
