產品用途
對帶有中性點的大容量變壓器高壓側A、B、C三相同時測量直流電阻。
產品特點

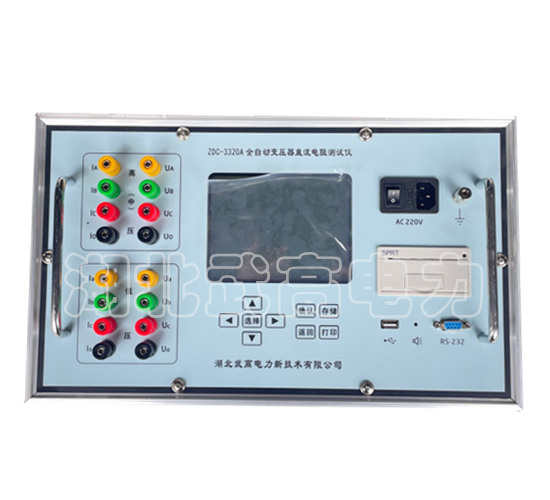

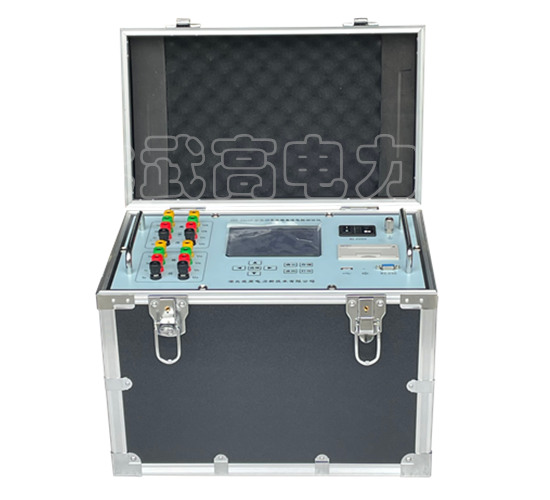

儀器采用立式機箱設計、超大液晶顯示、適于現場使用，便于減震。
輸出電流
三相測試：2*10A、2*5A、2*2A 單相測試：20A、1 0A、2A。
技術指標
分辨率最小可達0.1μΩ；測試范圍500μΩ～。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品概述 Overview
變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。
功能特點 Functional characteristics
對星型接法有中性點引出的繞組測試時，儀器可以采取三相同時測量的方式測試A0、B0、C0相的直流電阻，大大節省測試時間；
顯示、打印變壓器的高中低壓繞組的全部測試數據，并自動計算出三相不平衡率；
具有完善的反電勢保護功能；
具有自動放電和放電指示功能，減少誤操作，保證設備及人員安全；
儀器可以永久存儲測試數據500組，還可以使用優盤存儲數據；

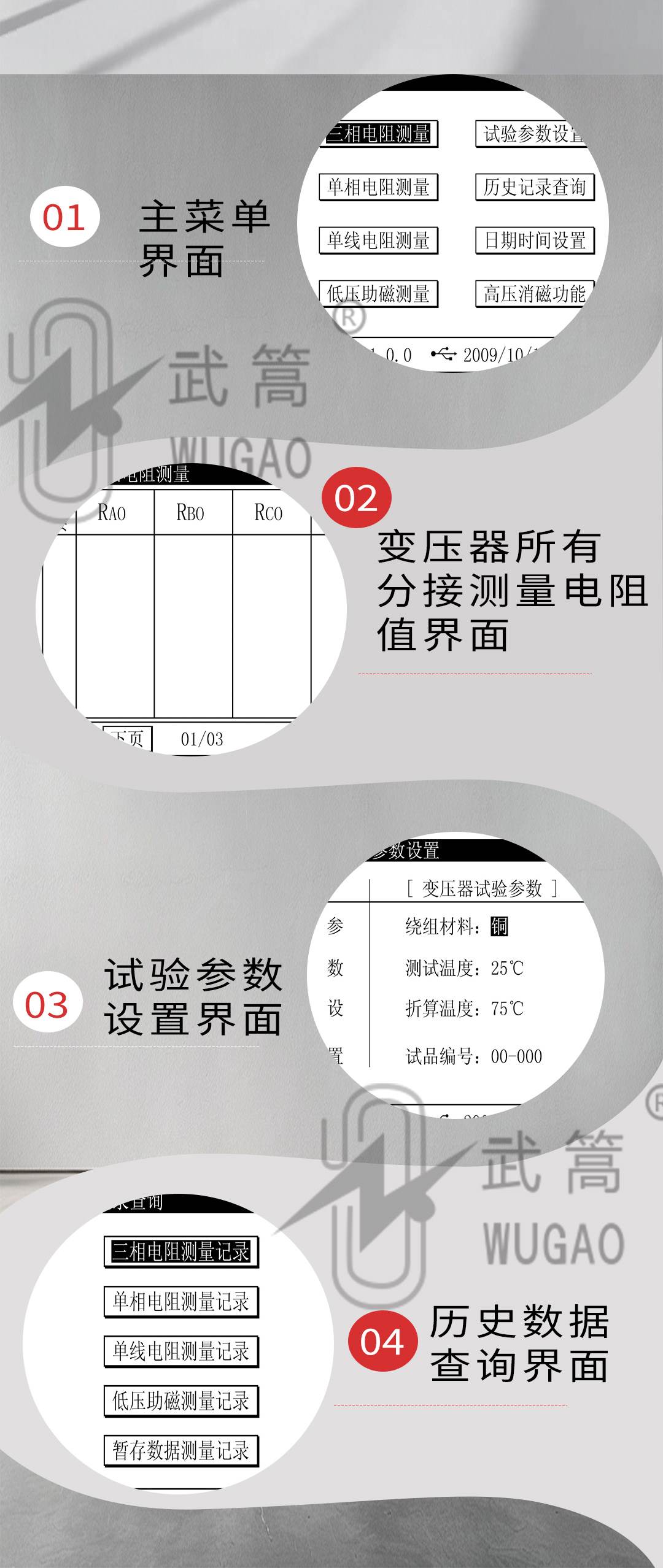

儀器采用5.7寸超大液晶顯示，可隨時打印測試結果；
儀器具有適用溫度寬，精度高，防震，抗干擾，攜帶方便等特點。
技術參數 Technical Parameter
輸出電流
三相測試：2*10A、2*5A、2*2A
單相測試：20A、10A、2A
測試范圍
2*10A：500μΩ～500mΩ
2*5A： 1mΩ～1Ω
2*2A： 2.5mΩ～2.5Ω
20A： 250μΩ～1Ω
10A： 500μΩ～2Ω
2A： 2.5mΩ～10Ω
分 辨 率：0.1μΩ
測量精度: ±(0.2%讀數+2字)
外形尺：420mm×250mm×340mm
儀器重量: 15kg
使用說明Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
